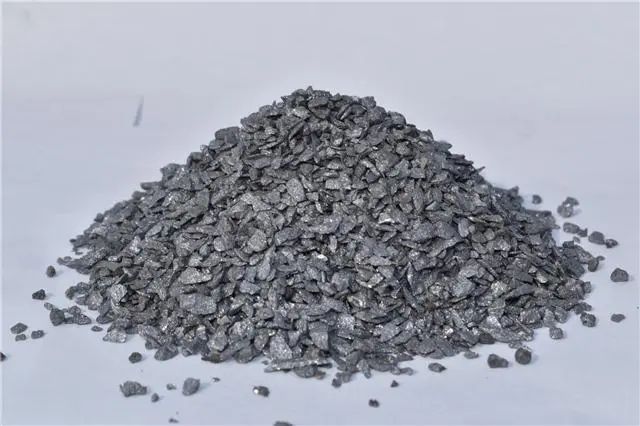

孕育剂

孕育剂是一种可促进石墨化，减少白口倾向，调节石墨形态和分布状况，增加共晶团数量，细化基体组织，它在孕育处理后的短时间内（约5—8分钟）有良好的效果。主要适用于各种情况的一般然件或后期瞬时孕育。使用方法：1、倒包孕育：将孕育剂加入包内，然后冲入铁水，使其均匀熔化，即可浇注。2、加入量为约为铁液重量1.0-1.8% 。

• 查看详情
• 咨询报价

球化剂

球化剂是使铸铁中的石墨呈球状析出的铁水添加剂。应用于铸铁铸造领域。含镁量4%、5%、5.5%属于低镁球化剂，RE在1%－2%之间，多用于中频炉熔炼、低硫铁液的球化处理。它具有球化反应和缓、球化元素易于充分吸收的优点。 含镁量6%、7%属中镁系列球化剂，多用于冲天炉、电炉双联熔炼，或中频炉熔炼珠光体型铸态球墨铸铁铸件。根据铸件壁厚和原铁水含硫量，确定合适的球化剂加入量，适用范围广，球化处理工艺宽泛。 高镁系列球化剂，适合冲天炉熔炼、含硫量0.06%－0.09%的铁液，加入量在1.6%－2.0%之间。 低铝球化剂使用于容易产生皮下气孔缺陷的铸件，以及对铁液含铝量有要求的铸件。 纯Ce、纯La生产的球化剂，球化处理后铁液纯净夹杂物少、石墨球圆整。钇基重稀土生产的球化剂适合于大断面铸件，延缓球化衰退、防止块状石墨。含Sb球化剂用于珠光体型球墨铸铁。 低硅球化剂适用于使用大量回炉料的铸造工厂；镍镁球化剂则用于高镍奥氏体球墨铸铁。

• 查看详情
• 咨询报价

铬铁

铬铁按不同含碳量分为高碳铬铁包括装料级铬铁(C≦10%)、中碳铬铁（C≦4.0%）、低碳铬铁（C≦0.5%）、微碳铬铁（C≦0.15%）等。常用的还有硅铬合金、氮化铬铁等。铬铁主要用作炼钢的合金添加剂，过去都在炼钢的精炼后期加入。冶炼不锈钢等低碳钢种，必须使用低、微碳铬铁，因而精炼铬铁生产一度得到较大规模的发展。由于炼钢工艺的改进，现在用AOD法（见炉外精炼）等生产不锈钢等钢种时，用碳素铬铁（主要是装料级铬铁）装炉，因而只需在后期加低、微碳铬铁调整成分，所以现在铬铁生产是炼制碳素铬铁。铬是重要的战略物资之一。具有质硬、耐磨、耐高温、抗腐蚀等特性。其铬铁矿的用途有：（1）在冶金工业中?铬铁矿主要用来生产铬铁合金和金属铬。 a铬铁合金作为钢的添加料生产多种高强度、抗腐蚀、耐磨、耐高温、耐氧化的特种钢?如不锈钢、耐酸钢、耐热钢、滚珠轴承钢、弹簧钢、工具钢等 b金属铬主要用于与钴、镍、钨等元素冶炼特种合金。这些特种钢和特种合金是航空、宇航、汽车、造船以及国防工业生产枪炮、导弹、火箭、舰艇等不可缺少的材料。（2）在耐火材料中?铬铁矿用来制造铬砖、铬镁砖和其他特殊耐火材料。（3）在化学工业主要用来生产重铬酸钠?进而制取其他铬化合物?用于颜料、纺织、电镀、制革等工业?还可制作催化剂和触媒剂等。 故而?铬铁矿的销售渠道亦有三种?即?冶金行业、耐火材料行业和化学工业。下面由铬铁矿在冶金工业的用途介绍铬铁和铬盐的用途和冶炼工艺。铬是重要的战略物资之一，由于它具有质硬、耐磨、耐高温、抗腐蚀等特性，在冶金产业、耐火材料和化学产业中得到了广泛的应用。

• 查看详情
• 咨询报价
